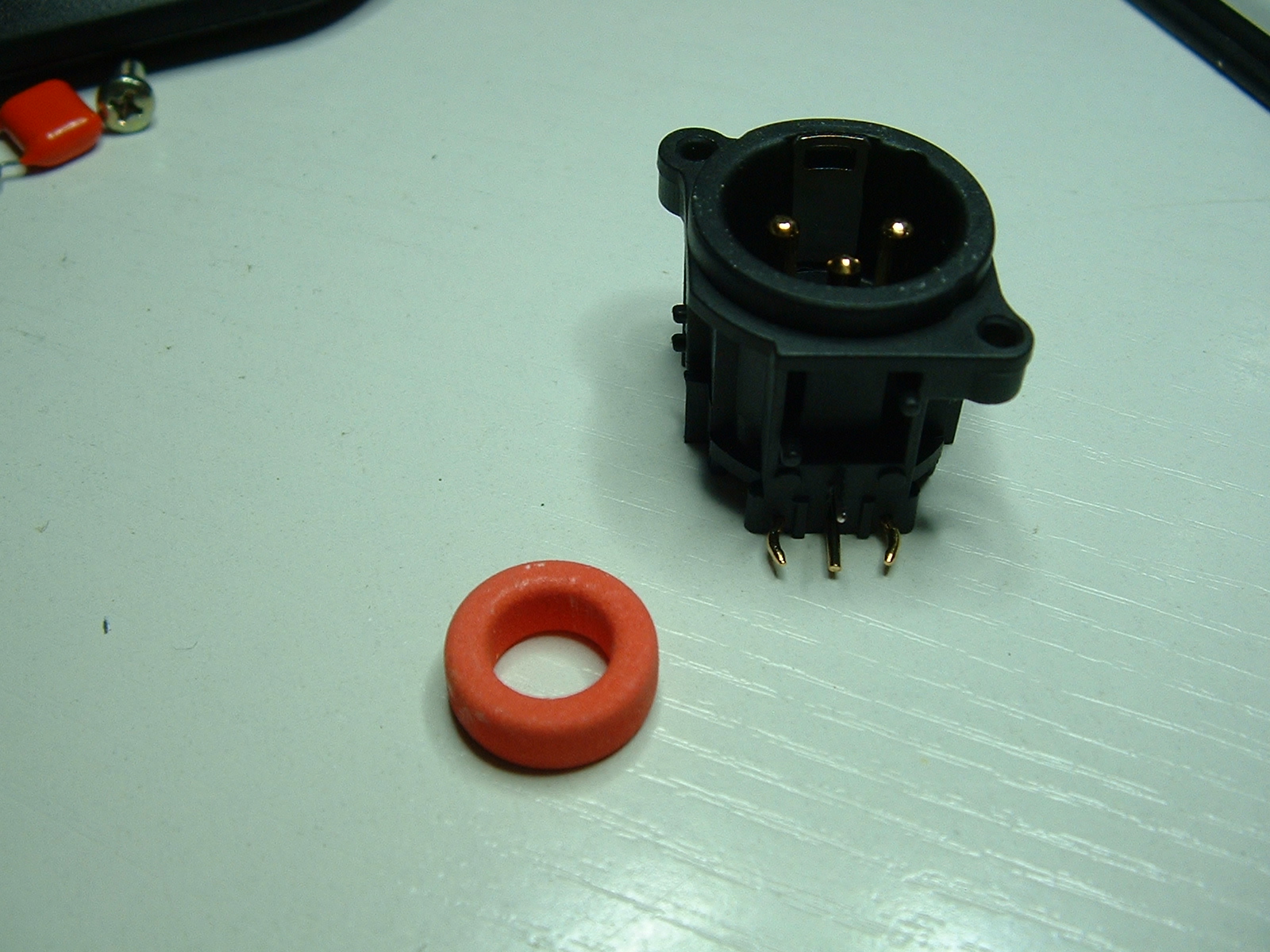

DSCF0007 Le tore à utiiser. Date/Time: mer. 20 août 2008 22:55:49 CEST Le tore à utiliser.

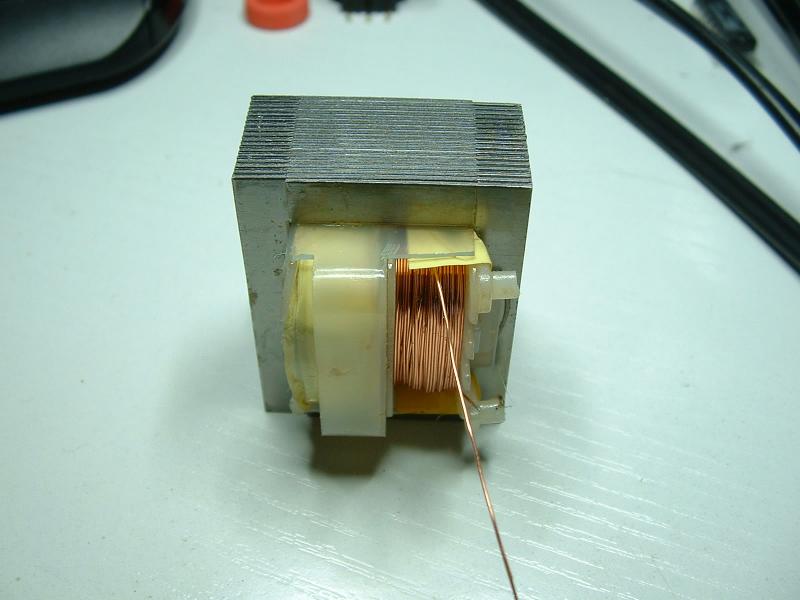

DSCF0008 Le transformateur à cannibaliser, pour la récupération du fil de cuivre. Là c'est du 0.4 mm2. Date/Time: mer. 20 août 2008 23:02:47 CEST Le transformateur à cannibaliser, pour la récupération du fil de cuivre. Là c'est du 0.4 mm2.
DSCF0010 Après démontage des entrefers. Date/Time: mer. 20 août 2008 23:13:56 CEST Après démontage des entrefers.

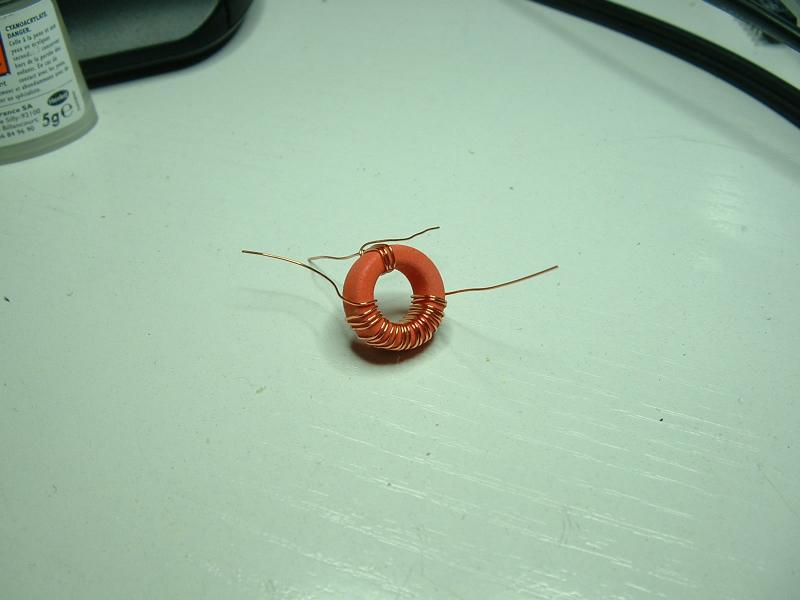

DSCF0011 Une maille envers, une maille endroit ... il faut faire 20 spires pour le primaire. Date/Time: mer. 20 août 2008 23:20:45 CEST Une maille envers, une maille endroit ... il faut faire 20 spires pour le primaire.

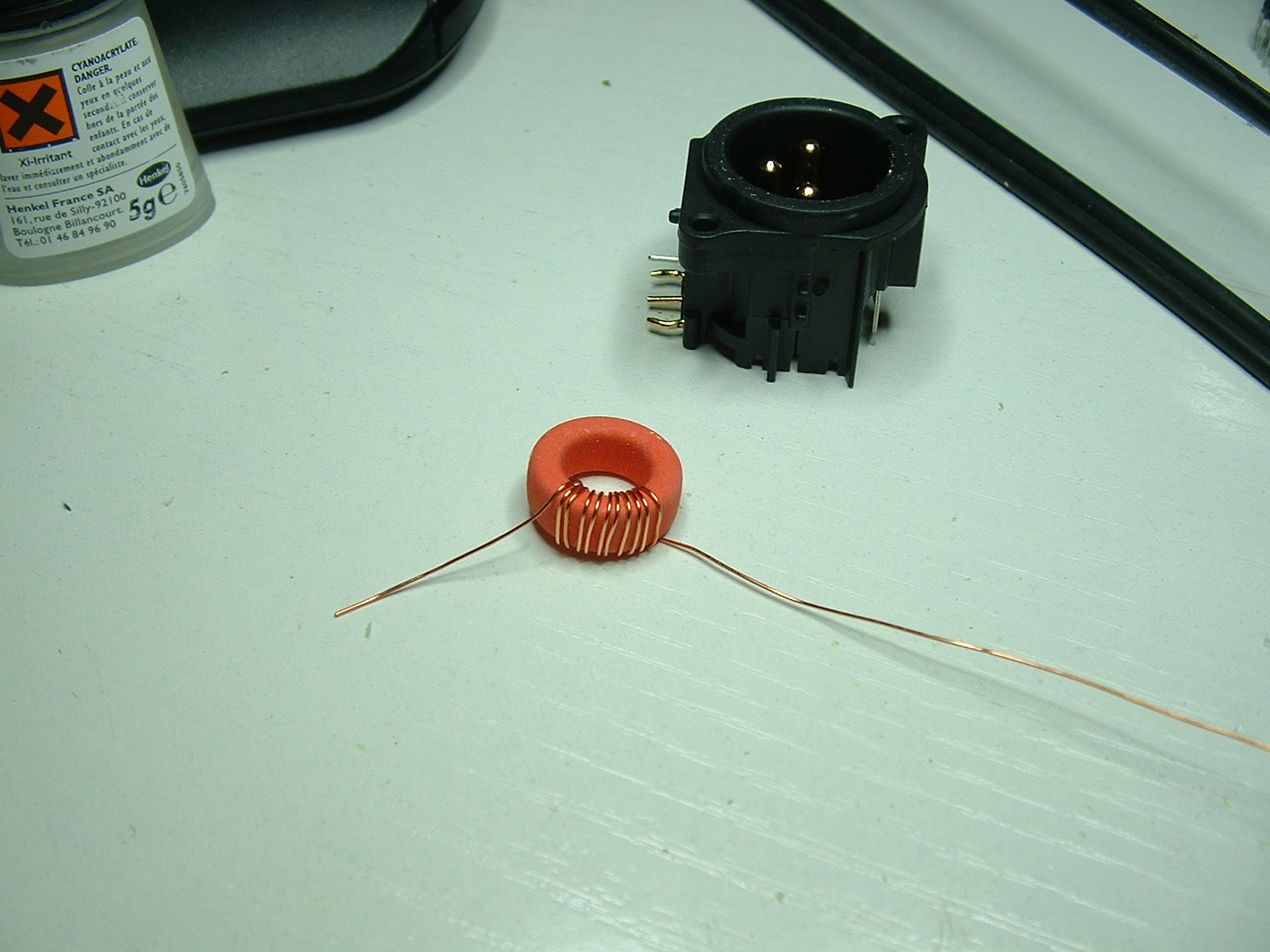

DSCF0013 Voilà, 20 spires au primaire, 2 spires au secondaire, comme dans "Elektor" Date/Time: mer. 20 août 2008 23:34:35 CEST Voilà, 20 spires au primaire, 2 spires au secondaire, comme dans "Elektor"
DSCF0014 Emballage et ... Date/Time: mer. 20 août 2008 23:48:53 CEST Emballage et ...

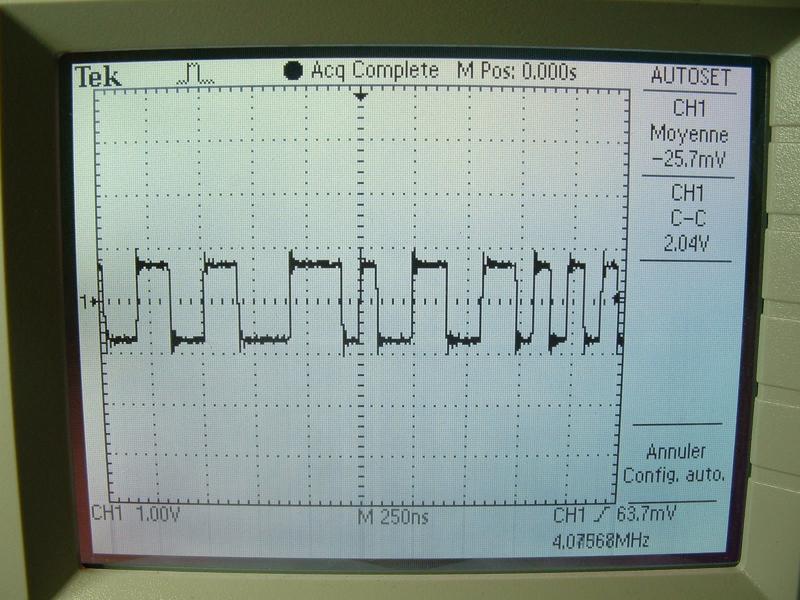

DSCF0015 ... test. Date/Time: mer. 20 août 2008 23:49:23 CEST ... test.

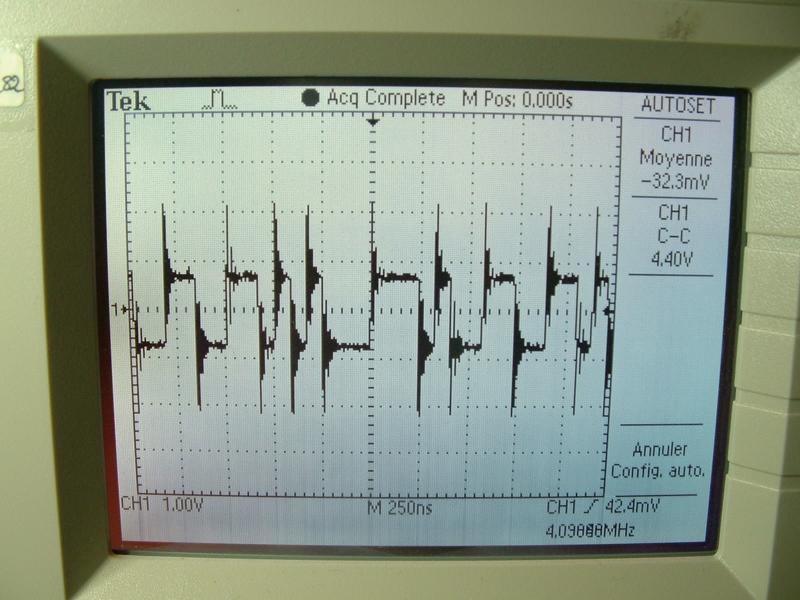

DSCF0016 Sortie du transfo avec C 0.1uF en serie et R 75R en charge de sortie. Il reste des sur-oscillations :-( Date/Time: ven. 22 août 2008 22:04:42 CEST Sortie du transfo avec C 0.1uF en serie et R 75R en charge de sortie. Il reste des sur-oscillations :-(
DSCF0017 Détail des sur-oscillations ... Date/Time: ven. 22 août 2008 22:26:50 CEST Détail des sur-oscillations ...
[-]
