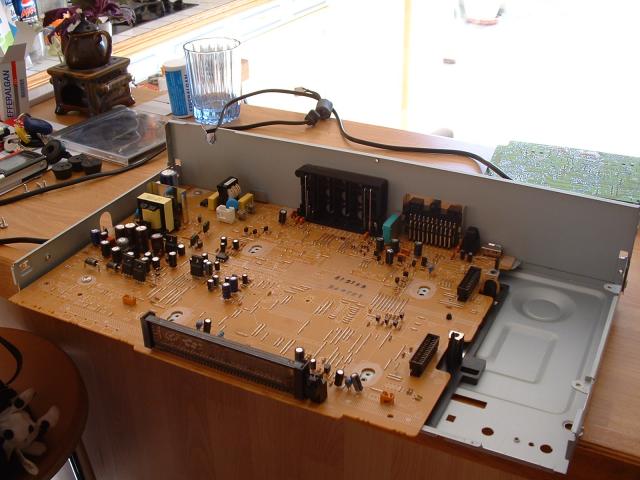

DSCF0830

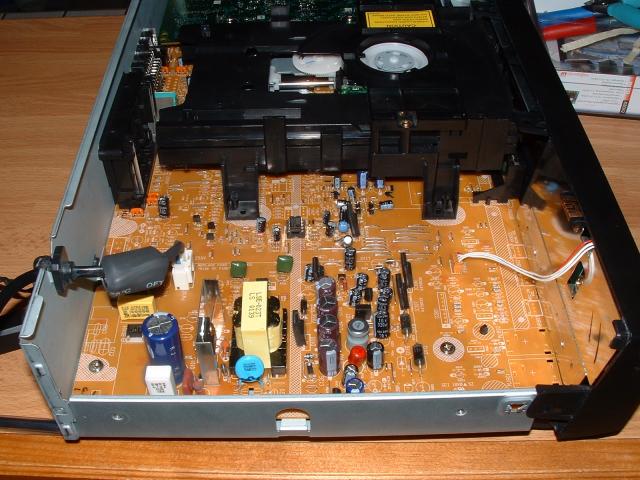

La "bete" à coeur ouvert
Date/Time: ven. 05 janv. 2007 13:48:11 CET
La "bete" à coeur ouvert

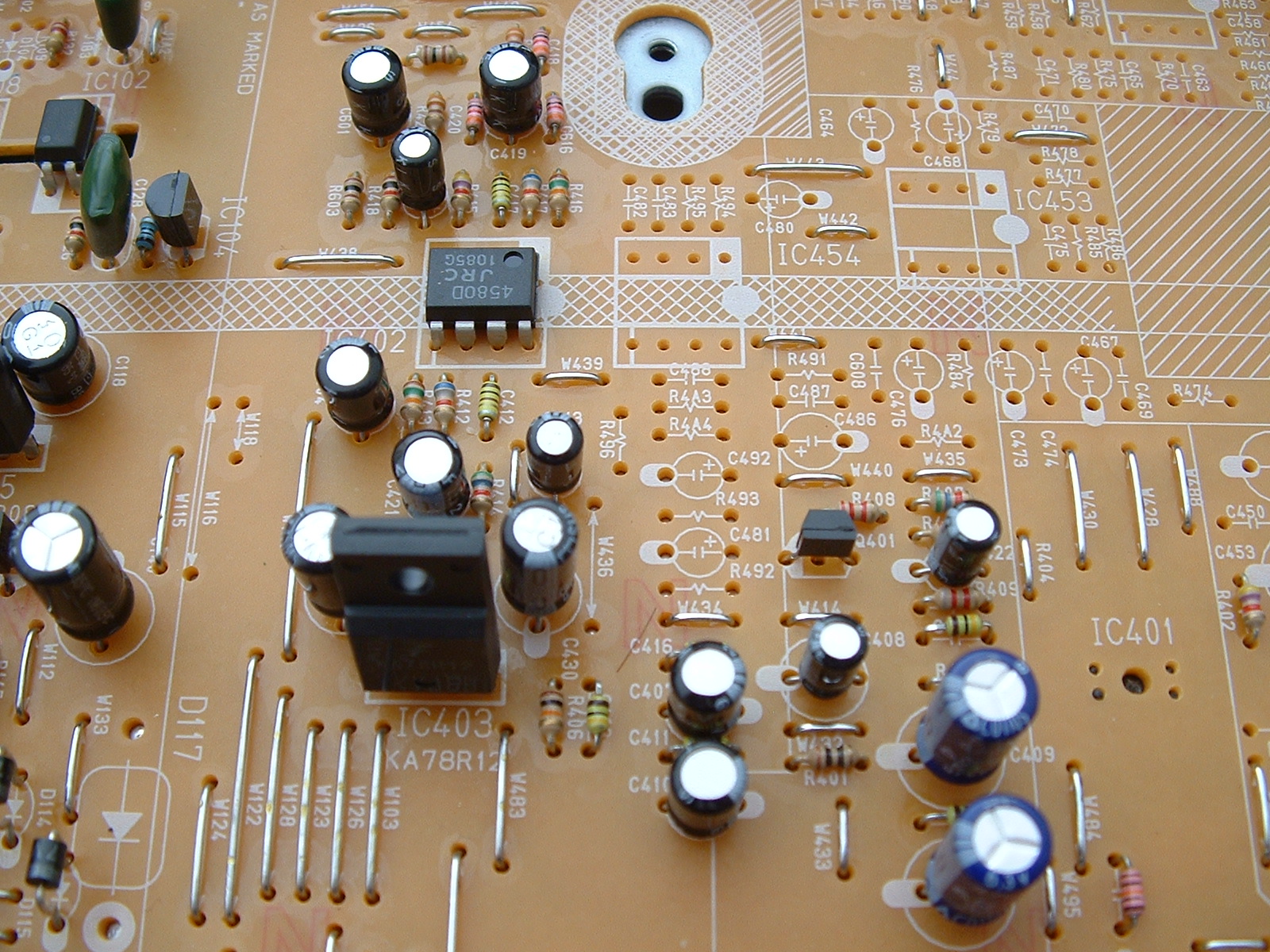

DSCF0831
L'ampli op, objet du premier délit.
Date/Time: ven. 05 janv. 2007 13:48:37 CET
L'ampli op, objet du premier délit.

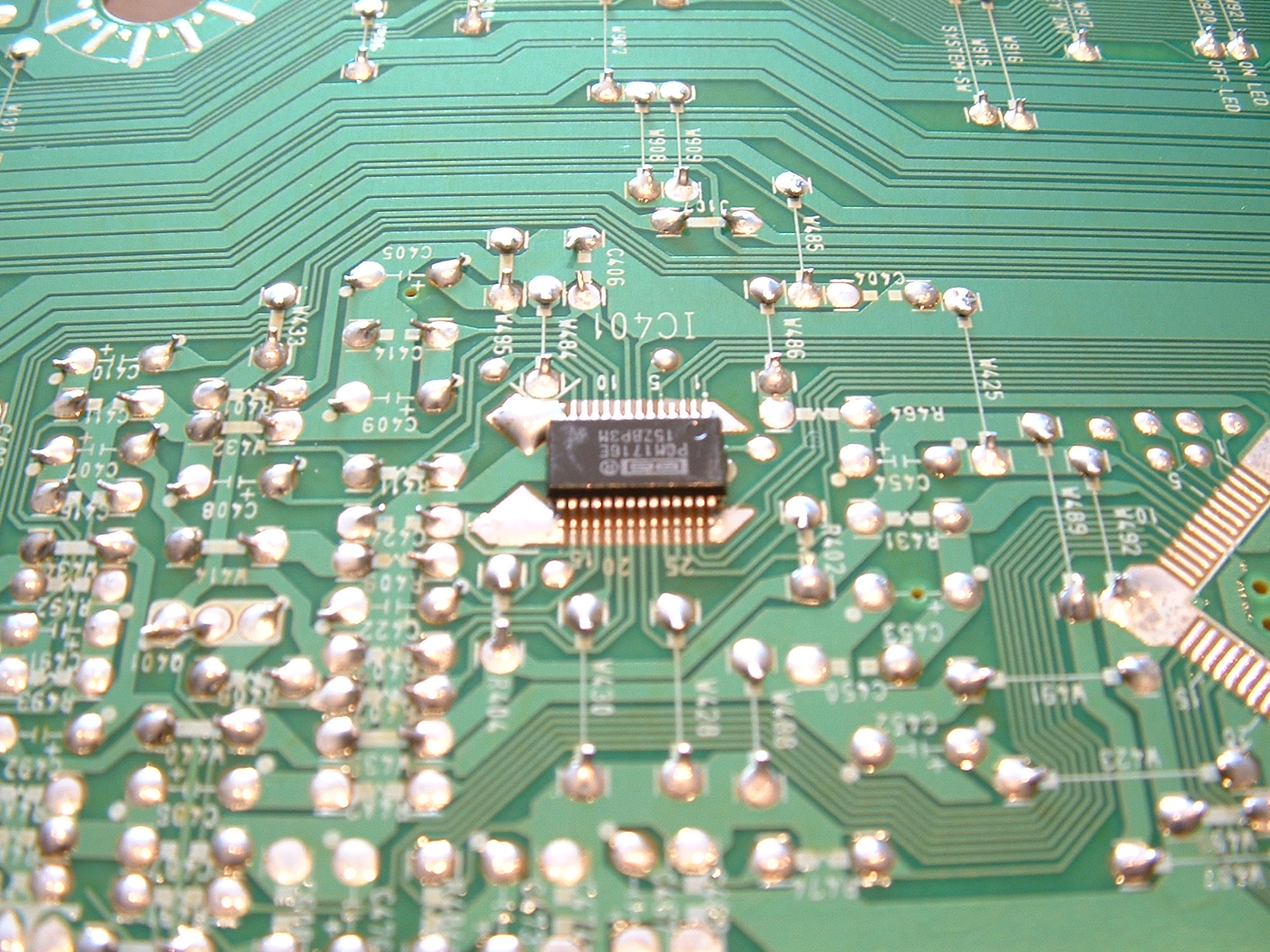

DSCF0835
Le convertisseur PCM1716
Date/Time: ven. 05 janv. 2007 13:53:06 CET
Le convertisseur PCM1716
DSCF0836

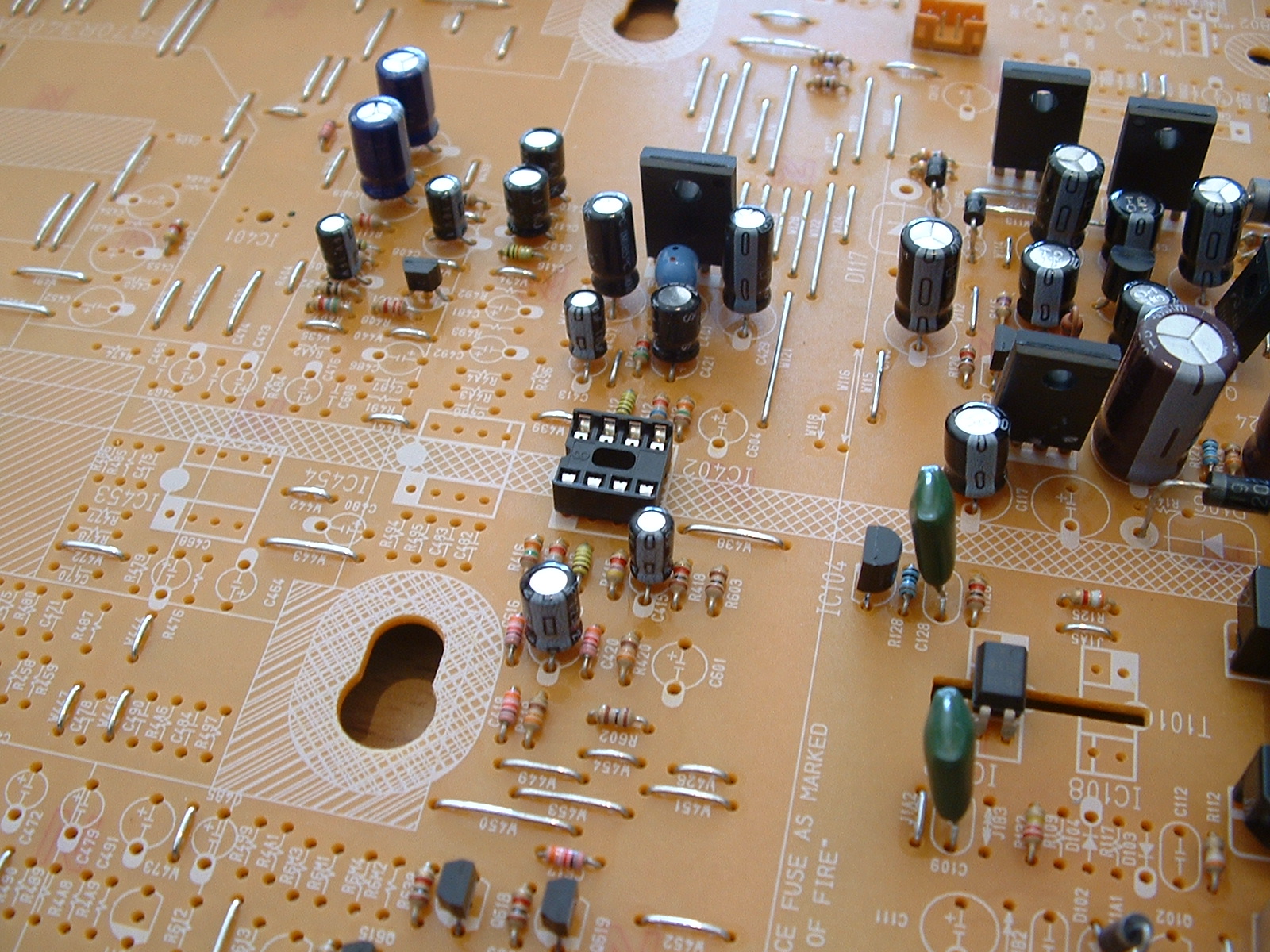

Et hop, plus d'aop, mais de quoi faire qq essais ...
Date/Time: ven. 05 janv. 2007 14:02:18 CET
Et hop, plus d'aop, mais de quoi faire qq essais ...

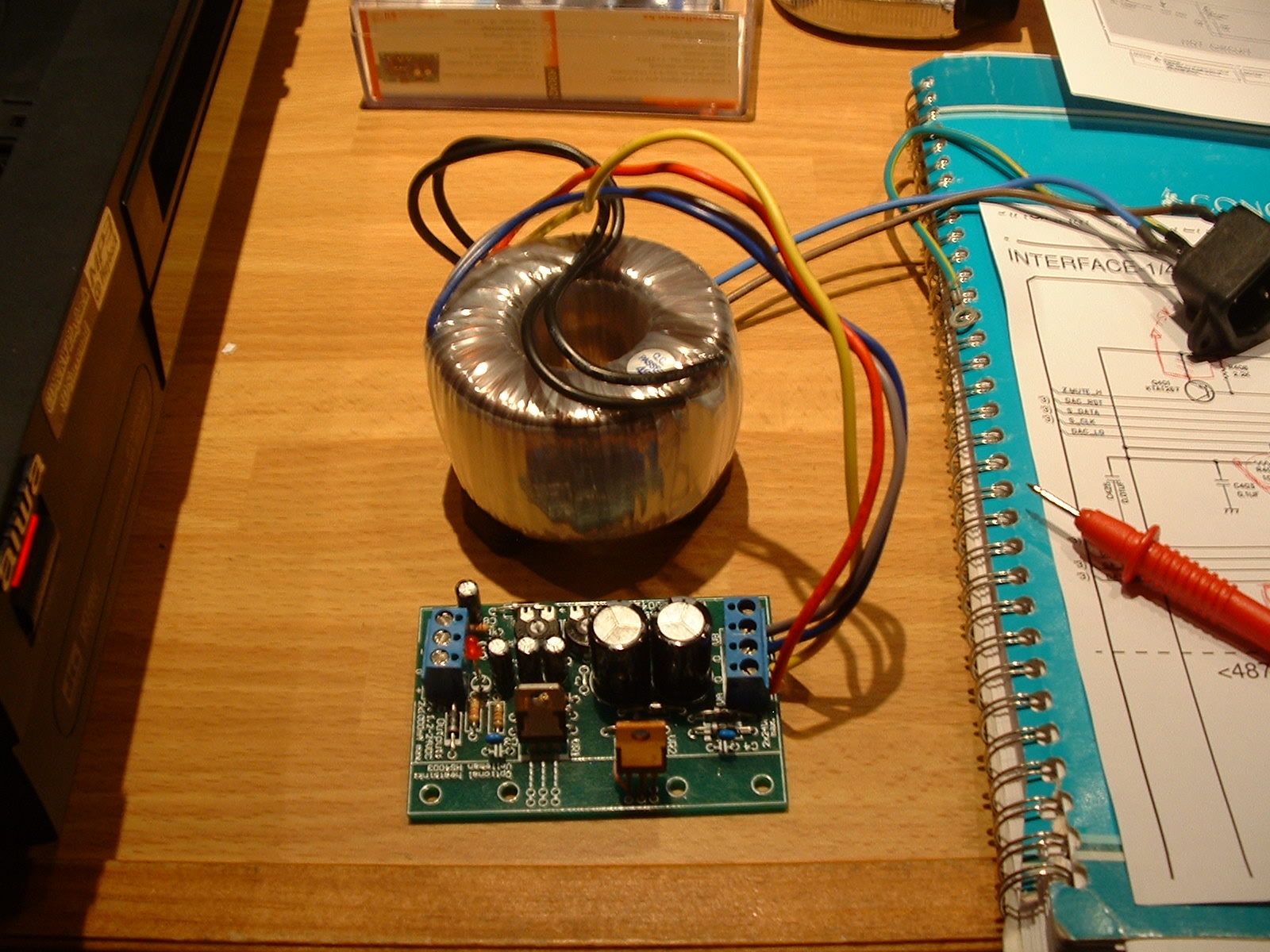

DSCF0839
L'organe à greffer ... une alimentation Velleman symétrique modifé en +5V, +12V, car l'aop est alimenté en asymétrique !
Date/Time: ven. 02 févr. 2007 20:31:16 CET
L'organe à greffer ... une alimentation Velleman symétrique modifé en +5V, +12V, car l'aop est alimenté en asymétrique !
DSCF0840
L'aop nouveau est arrivé, un OPA2134 pour commencer.
Date/Time: ven. 02 févr. 2007 20:31:46 CET
L'aop nouveau est arrivé, un OPA2134 pour commencer.
DSCF0842

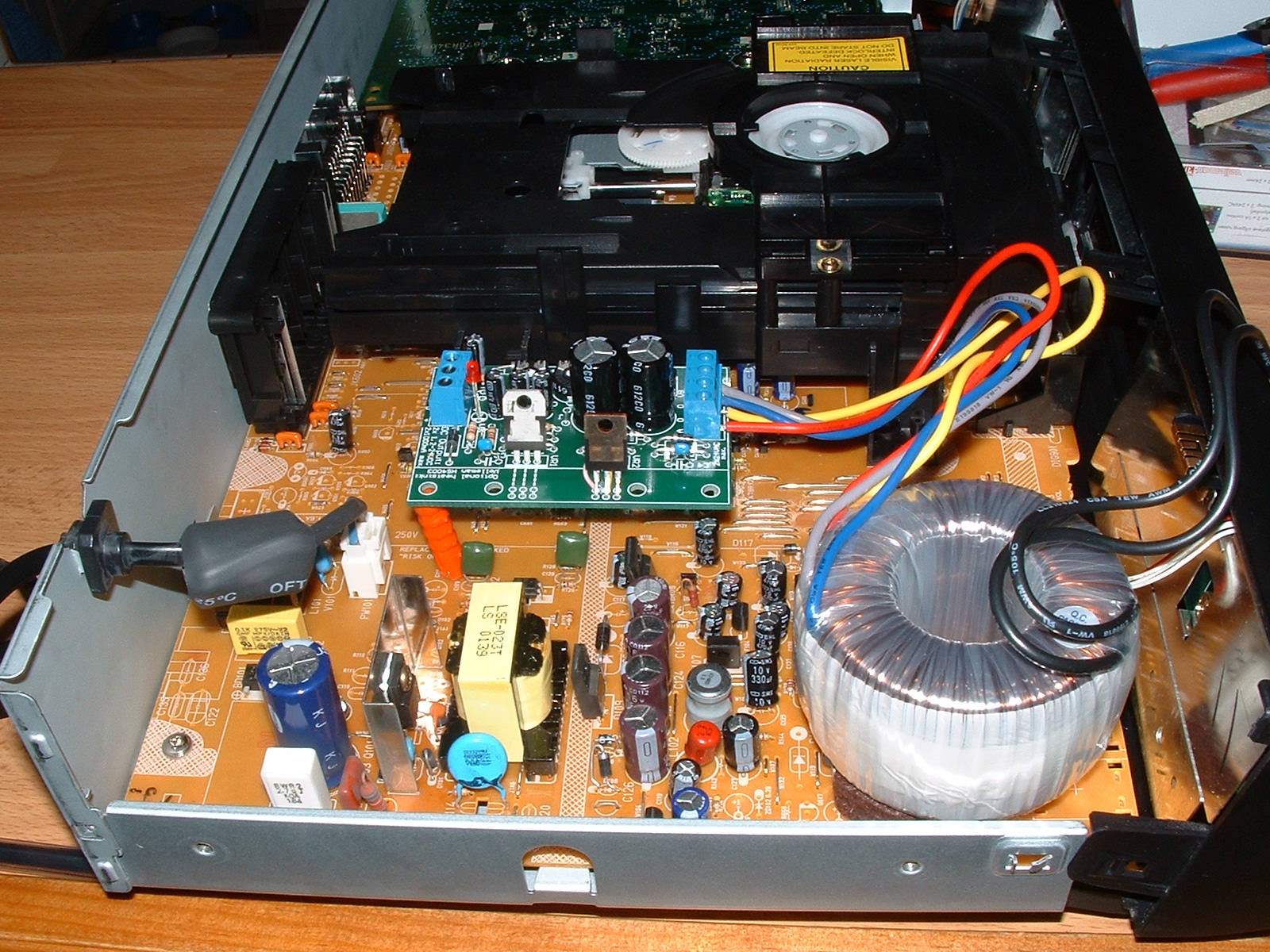

Positionnement de l'alim, pour voir ....
Date/Time: ven. 02 févr. 2007 20:35:30 CET
Positionnement de l'alim, pour voir ....
DSCF0843

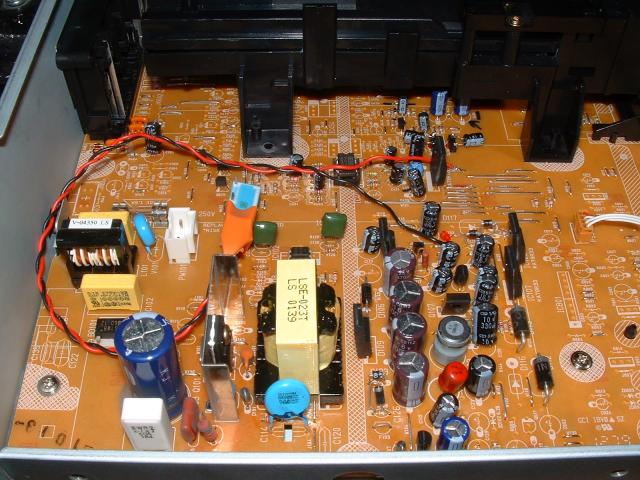

Branchement du relais de commutation pour la nouvelle alimentation, sortie d'un régulateur 12V.
Date/Time: ven. 02 févr. 2007 20:54:44 CET
Branchement du relais de commutation pour la nouvelle alimentation, sortie d'un régulateur 12V.
DSCF0844

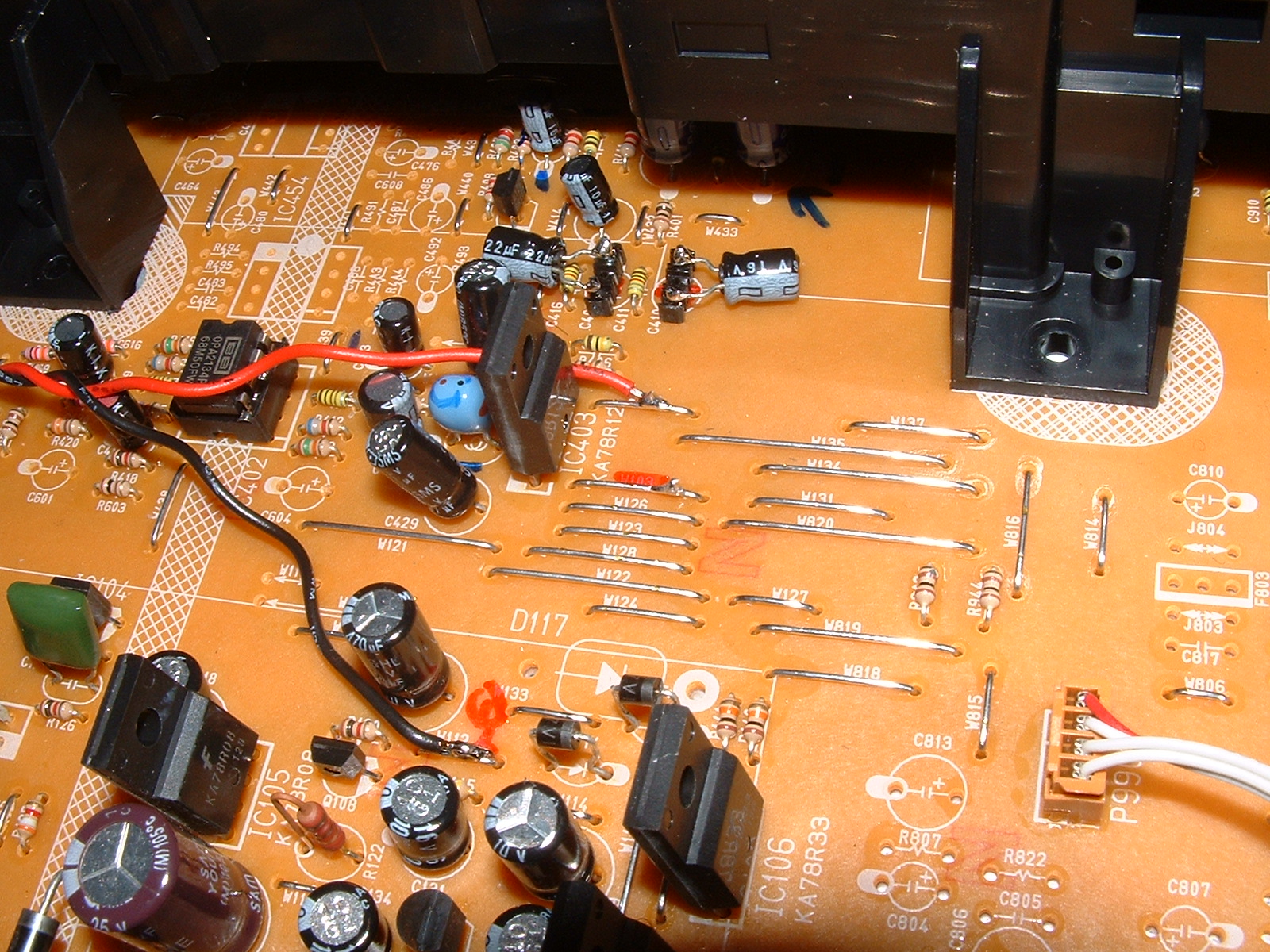

Le relais de commutation de l'alimentation.
Date/Time: ven. 02 févr. 2007 20:54:51 CET
Le relais de commutation de l'alimentation.
DSCF0845

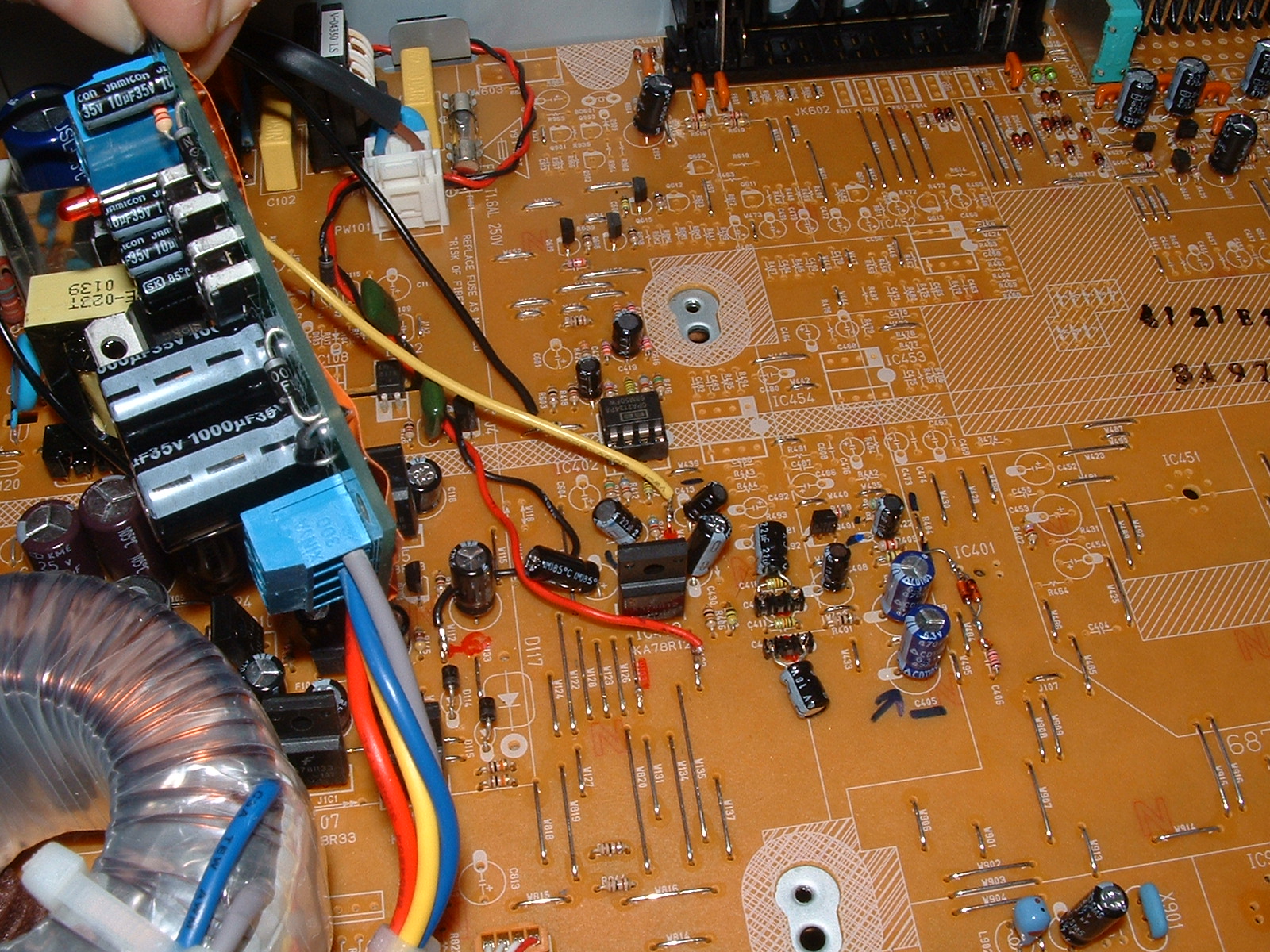

Branchement de l'alimentation
Date/Time: ven. 02 févr. 2007 22:45:49 CET
Branchement de l'alimentation

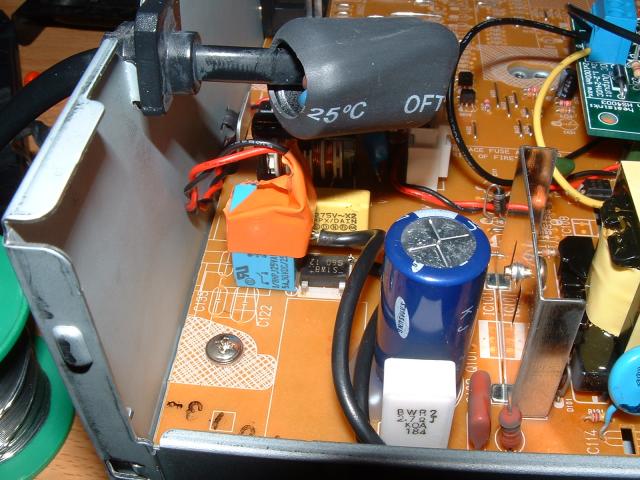

DSCF0846
Soudure du relais sur une des entrées du redresseur, !!! ATTENTION C'EST DU 220V !!!!, et sur le PCB avec une pointe de colle.
Date/Time: ven. 02 févr. 2007 22:46:20 CET
Soudure du relais sur une des entrées du redresseur, !!! ATTENTION C'EST DU 220V !!!!, et sur le PCB avec une pointe de colle.

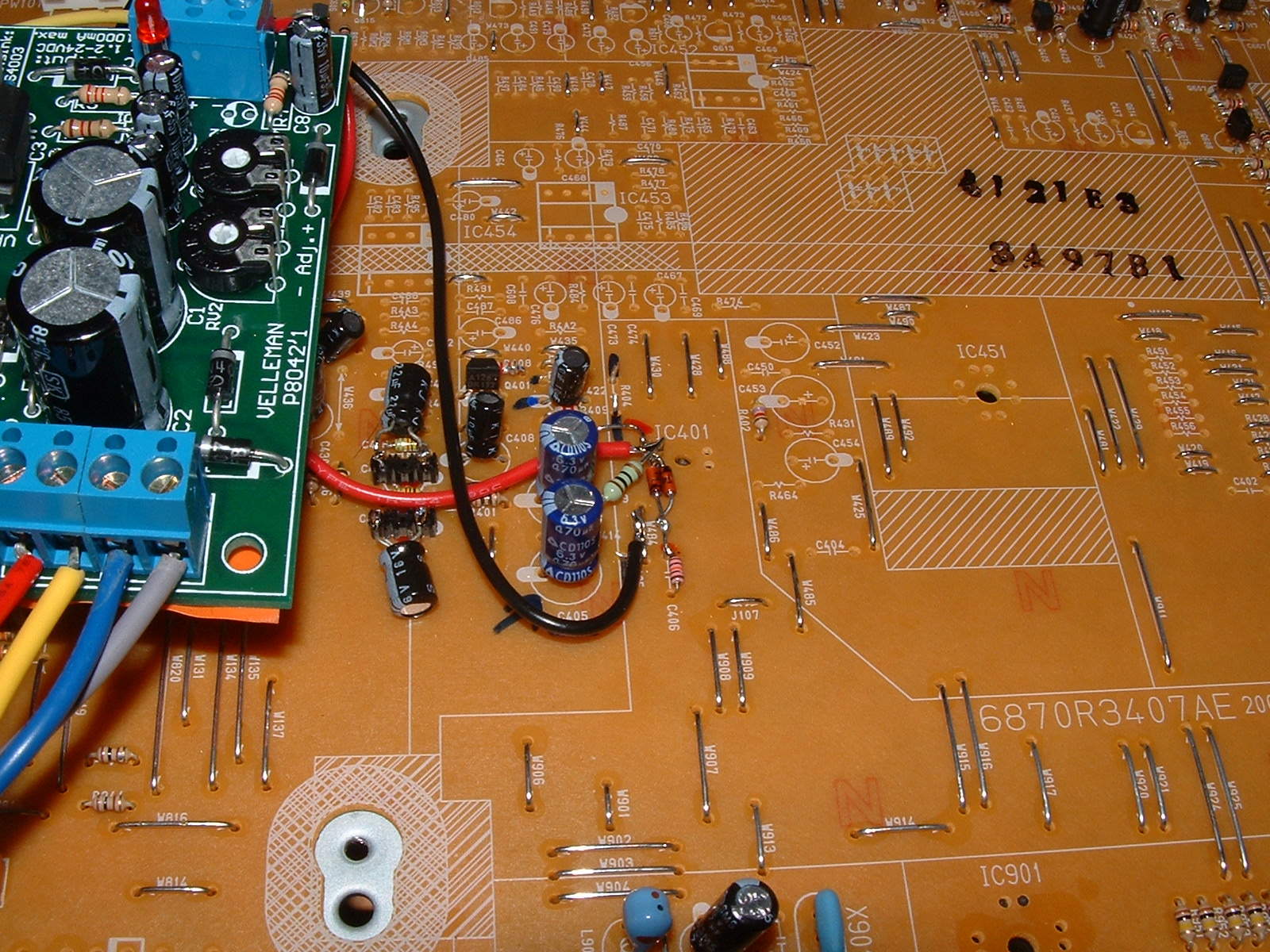

DSCF0847

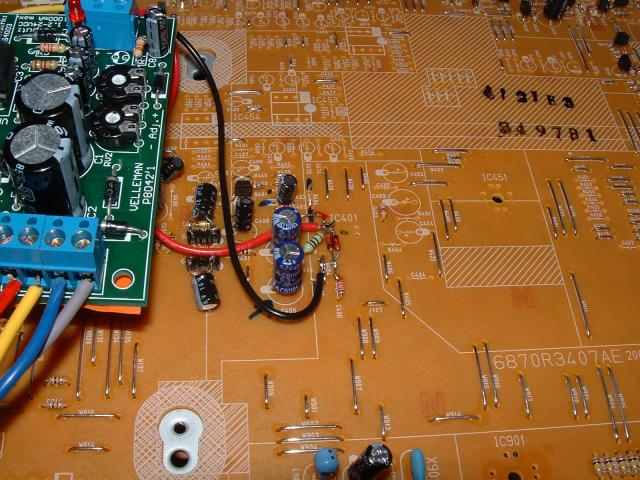

Implémentation de l'alimentation, rajout de 2 diodes 1n4148 conformement au datasheet pour les problèmes de temps d'établissement entre alim numérique et analogique. Suppression des composants faisant la liaison avec l'alimentation à découpage d'origine,
Date/Time: ven. 02 févr. 2007 23:07:55 CET
Implémentation de l'alimentation, rajout de 2 diodes 1n4148 conformement au datasheet pour les problèmes de temps d'établissement entre alim numérique et analogique. Suppression des composants faisant la liaison avec l'alimentation à découpage d'origine, entre autre R404.
DSCF0849

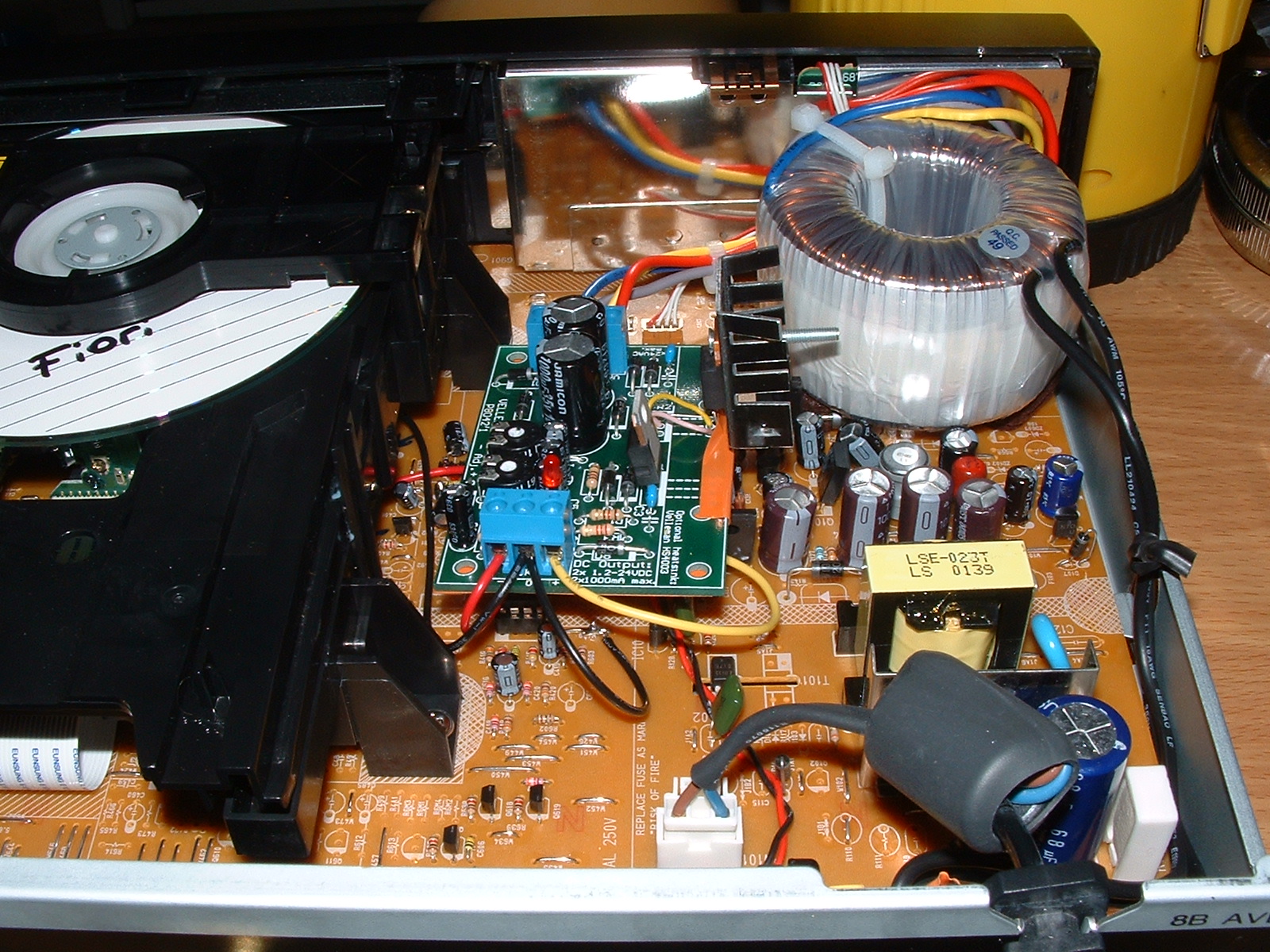

ya plus ka refermer ... non on branche le 220V d'abord et on prie !!! Ca marche, et il est clair que dès les premières notes il s'est passé qq chose, WAAOUUUUU, et c'est pas Vi$ta qui me fait dire cela... je suis plutôt pingoin.
Date/Time: ven. 02 févr. 2007 23:38:22 CET
ya plus ka refermer ... non on branche le 220V d'abord et on prie !!! Ca marche, et il est clair que dès les premières notes il s'est passé qq chose, WAAOUUUUU, et c'est pas Vi$ta qui me fait dire cela... je suis plutôt pingoin.
DSCF0849
J'ai comparé par rapport à ma Sony CDP-XE200 ( pas trop mauvaise), ben c'est aut'chose, le XDDV480 est plus dynamique, plus détaillé, bref plus mieux bien partout ....
Date/Time: ven. 02 févr. 2007 23:38:22 CET
J'ai comparé par rapport à ma Sony CDP-XE200 ( pas trop mauvaise), ben c'est aut'chose, le XDDV480 est plus dynamique, plus détaillé, bref plus mieux bien partout ....
